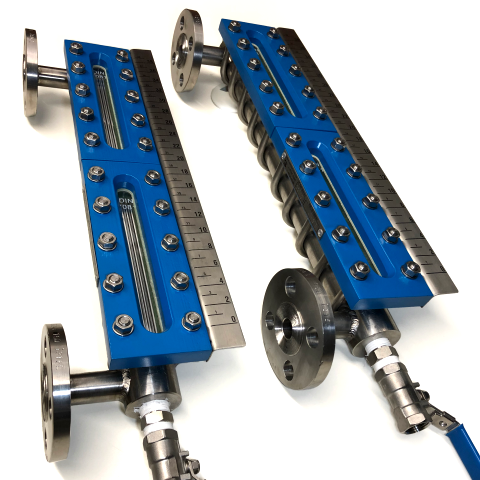

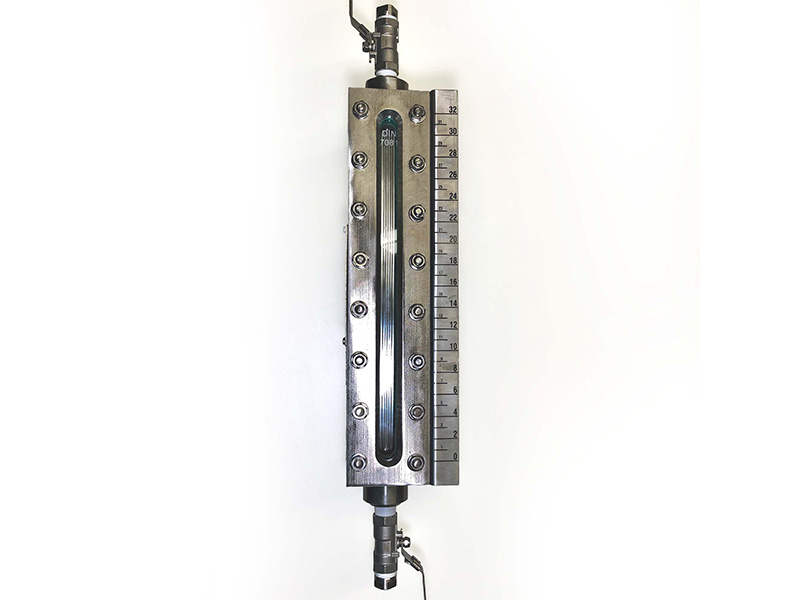

Visor de Nível com Vidro Oblongo

Descrição:

Visores de nível de vidro plano oblongo do tipo refletivo ou transparente são aplicados em situações que envolvem maior risco, como operação em alta pressão, fluido perigoso ou ambientes que exigem maior grau de segurança contra contaminação. Trata-se de um indicador de nível robusto que oferece alta confiabilidade. Equipado com vidros normalizados conforme DIN 7081. O fluido pode ser visualizado através de reflexão da luz nas ranhuras do vidro (janela tipo refletiva) ou por atravessar diretamente o fluido pelas janelas dos vidros lisos (janela tipo transparente). Pode ser instalado em qualquer tipo de reservatório, tanque de armazenamento, vaso pressurizado, garrafa de nível, caldeira etc. Muito utilizado pela indústria de energia, óleo e gás, petroquímica e naval para visualizar água, vapor, óleo, ácidos entre outros fluidos.
O tubo de vidro fica protegido entre duas cantoneiras "L" metálicas que além de ter função estrutural, oferecem excelente espaço para graduação referencial ou real, conhecendo o formato do reservatório é possível fazer a leitura do volume real armazenado.
Características:
-Cabeçote de válvulas e corpo em Aço Carbono ou Aço inox
-Conexões tipo união, roscada, flangeada ou para solda
-Vedações em NBR, Viton, PTFE ou outra sob consulta
-Juntas em Papelão hidráulico, grafitada, PTFE ou outra sob consulta
-Pressão de trabalho até 55kgf/cm² (consultar para pressões maiores)
-Temperatura de trabalho até 300°C
-Entre centros a partir de 150mm
-Dreno e Vent bujonados (opção com válvulas)
-Esfera de segurança (opcional)
